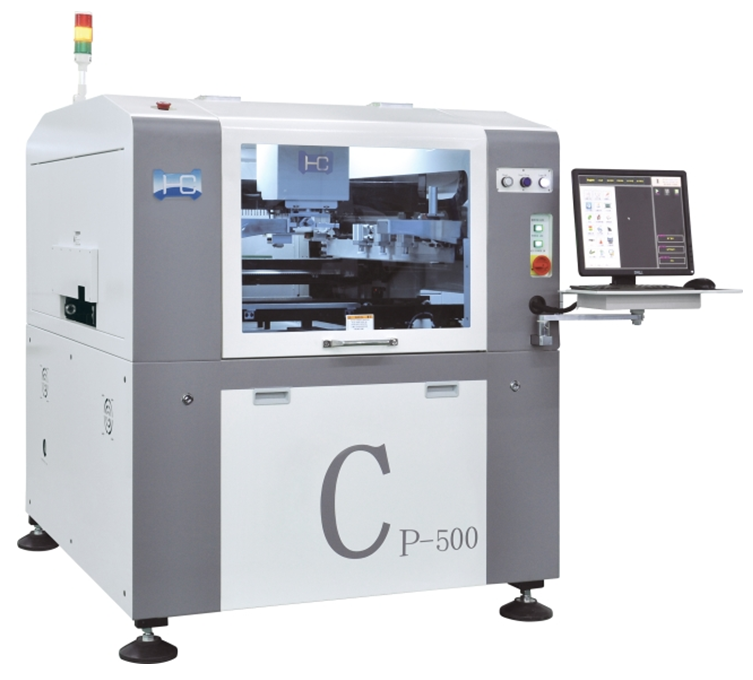

產品介紹

1，     產品基本特點：

(1), PCB尺寸兼容范圍廣,可支持50mm X 50mm 至 500mm X 340mm 不同厚度的PCB.
(2), 高精度印刷分辨率.
    定位精度高,重復定位精度±0.01mm;印刷精度0.02mm,
     支持膠水印刷.
(3),全自動控制可以提高生產效率,控制品質,節省成本:
     自動鋼網定位;
     自動PCB校正;
     自動刮刀壓力調整;
     自動印刷;
     自動鋼網清洗(干洗,濕洗,抽真空3種清洗方式);
        (4),采用環城公司獨立開發的懸浮式印刷頭,可編程刮刀壓力自動調整系統,自動平衡刮刀壓力,壓力控制精準,可以達到完美的錫膏成型效果;
(5),可編程電機控制刮刀與鋼網分離速度及行程,可以靈活實現多種脫模方式.
(6),多功能PCB固定定位系統,PCB定位方便快捷,準確.
(7),上下視覺定位系統.
(8),內建圖像處理系統.
(9),支持2D,SPC功能.
(10),印刷平移由電機直聯同步帶驅動.

錫膏印刷范圍

(1), SMT工藝的電阻，電容，電感，二極管，三極管等貼片元器件生產加工：01005, 0201, 0402,

0603, 0805, 1206等以及其他規格尺寸；

(2), IC: 支持SOP, TSOP, TSSOP, QFN 等封裝，最小間距(Pitch) 0.3mm;

  支持 BGA, CSP封裝，最小球徑(Ball) 0.2mm;

        (3),印刷尺寸：50mm x 50mm ~ 500mm x 340mm;

        (4), PCB規格：厚度0.6mm ~ 6mm

        (5), FPC規格：厚度0.6mm以下(帶治具)

1，可編程電控調整刮刀壓力懸浮式刮刀印刷頭。
(1), 可編程刮刀壓力進行調整， 壓力控制準確。
(2), 前后刮刀壓力獨立調整, 確保因刮刀材質疲勞變形而產生壓力的失衡，從而引起前后印刷的差
    異性。
 (3), 可編程電機控制刮刀與鋼網分離速度及行程。
2，標準型不銹鋼刮刀,獨特設計,提高刀片使用壽命.
3，視覺對準系統。
4，平臺X/Y/θ自動校正系統.
5，PCB夾持及支撐裝置.
*磁性頂針；
*PCB側邊柔性夾緊裝置，保證PCB夾持時不會產生彎曲變形;
*強力真空吸（選配）;
*Z向上壓裝置;
*柔性自動頂針（選配）;
6，數控導軌調整運輸寬度及運輸速度。
7，干、濕、抽真空三種可編程，可任意組合的鋼網清潔系統。
8，工業控制型電腦,Windows XP中英版界面操作系統。
9，內建式軟件診斷系統。
10，支持2D、SPC軟件功能。
11，標準SMEMA連機接口。

 應用范圍

手機，通訊，液晶電視，機頂盒，家庭影院，車載電子，醫療電力設備，航天航空等產品/設備的生產制造, 和一般電子產品的生產加工。
