碁達帶您揭開波峰焊神秘面紗（2）！
來源：http://gta-smt.com/ 點擊率： 發布時間：2021.11.20
本期是碁達自動化科技小編給大家分享的關于波峰焊的行業小知識分享，希望看完本篇文章您對波峰焊有一個全新的認識！
在大家開始接觸波峰焊的時候都不知道它究竟是什么東西，它的工作原理又是什么；它又有什么作用；下面繼續由碁達老楊為大家以詳細易懂的講解。
在上章講到預熱系統的作用，本期繼續講下去
預熱方法：
波峰焊機中常見的預熱方法有三種：空氣對流加熱；紅外加熱器加熱；熱空氣和輻射相結合的方法加熱。
現階段最常用的是空氣對流加熱，紅外加熱器加熱次之。
預熱溫度：
一般預熱溫度為（焊接面焊盤實際溫度）（有鉛）90℃～110℃，（無鉛）110℃～140℃，預熱時間為2min～4min。預熱溫度控制得好，可防止虛焊、拉尖和橋接，減小焊料波峰對基板的熱沖擊，可有效地避免焊接過程中PCB板翹曲、錫珠、分層、變形問題。
4，焊接系統

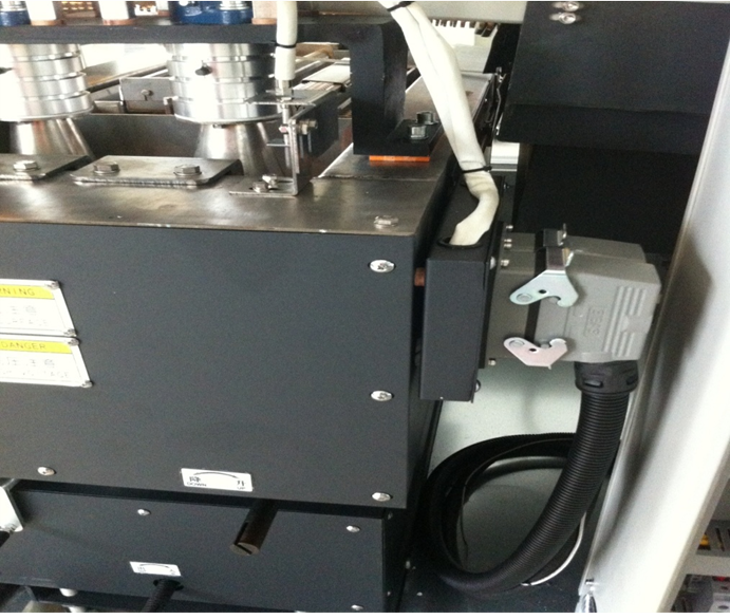

結構組成：
錫爐爐膽，有316不銹鋼、鈦合金、鑄鐵搪瓷三種材質。由于考慮到成本和無鉛錫的腐蝕性問題，現在通用的是鑄鐵搪瓷錫爐，鈦合金次之，316不銹鋼材質基本不能用于無鉛焊接。
導流槽、噴口，考慮到制作和成本問題，基本以316不銹鋼為主，鈦合金次之。
電氣，考慮到制作、維護和成本問題，普遍使用變頻器加馬達，帶動葉輪形成可靠的波峰。電磁泵因材料問題和維修成本等不太實用，因此逐步退出波峰焊領域。
焊接原理
焊接系統一般采用雙波峰。在波峰焊接時，PCB板先接觸第一個波峰，然后接觸第二個波峰。第一個波峰是由窄噴嘴噴流出的"湍流"波峰，流速快，對組件有較高的垂直壓力，使焊料對尺寸小、插裝密度高的元器件的焊端有較好的滲透性；通過湍流的熔融焊料在所有方向擦洗組件表面，從而破壞液態焊料的表面張力，提高了焊料的潤濕性，并克服了由于元器件的復雜形狀和取向帶來的問題；同時也克服了焊料的"遮蔽效應"。湍流波向上的噴射力足以使焊劑氣體排出，因此，即使印制板上不設置排氣孔也不存在焊劑氣體的影響，從而大大減少了漏焊、橋接和焊縫不充實等焊接缺陷，提高了焊接可靠性。經過第一個波峰的產品，因浸錫時間短以及部件自身的散熱等因素，浸錫后存在著很多的短路、錫多、焊點光潔度不正常以及焊接強度不足等不良內容。因此，緊接著必須進行浸錫不良的修正，這個動作由噴流面較平較寬闊、波峰較穩定的二級噴流進行。這是一個"平滑"的波峰，流動速度慢，有利于形成充實的焊縫，同時也可有效地去除焊端上過量的焊料，并使所有焊接面上焊料潤濕良好，修正了焊接面，消除了可能的拉尖和橋接，獲得充實無缺陷的焊縫，最終確保了組件焊接的可靠性。波的表面均被一層氧化皮覆蓋﹐它在沿焊料波的整個長度方向上幾乎都保持靜態﹐在波峰焊接過程中﹐PCB接觸到錫波的前沿表面﹐氧化皮破裂﹐PCB前面的錫波無皸褶地被推向前進﹐這說明整個氧化皮與PCB以同樣的速度移動
當PCB進入波峰面前端時﹐基板與引腳被加熱﹐并在未離開波峰面之前﹐整個PCB浸在焊料中﹐即被焊料所橋聯﹐但在離開波峰尾端的瞬間﹐少量的焊料由于潤濕力的作用﹐粘附在焊盤上﹐并由于表面張力的原因﹐會出現以引線為中心收縮至最小狀態﹐此時焊料與焊盤之間的潤濕力大于兩焊盤之間的焊料的內聚力。因此會形成飽滿﹐圓整的焊點﹐離開波峰尾部的多余焊料﹐由于重力的原因﹐回落到錫鍋中
以上就是碁達自動化科技（上海）有限公司給大家?guī)淼姆窒恚竺鏁懤m(xù)推出波峰焊的相關工藝資訊，您有波峰焊需求歡迎致電我司！
