SMT工藝之關鍵工序--鋼網開孔設計工藝及缺陷分析實用技術（1）
來源：http://gta-smt.com/ 點擊率： 發布時間：2022.05.09
SMT工藝之關鍵工序--鋼網開孔設計工藝及缺陷分析實用技術（1）
此文章是碁達自動化科技（上海）有限公司相關SMT工程人員根據多年經驗，并參考相關資料文獻總結出來的旨在為設計SMT錫膏印刷鋼網提供指導、規范 SMT 所有鋼網制作標準，為產品品質提供必要的保證，僅供電子產品PCBA電路板生產錫膏印刷制程SMT鋼網開孔做參考。
SMT錫膏印刷鋼網最初是由絲網制成的，因此那時叫網板。開始是尼龍（聚脂）網，后來由于耐用性的關系，就有鐵絲網、銅絲網的出現，最后是不銹鋼絲網。但不論是什么材質的絲網，均有成型不好、精度不高的缺點。
隨著SMT表面貼裝技術的發展，對網板的要求越來越嚴格，鋼網就隨之產生。受材料成本及制作的難易程序影響，最初的鋼網是由鐵/銅板制成的，但也是因?yàn)橐卒P蝕，不銹鋼鋼網就取代了它們，也就是現在的鋼網（SMT Stencil）。
按SMT鋼網的制作工藝可分為：激光模板，電拋光模板，電鑄模板，階梯模板，邦定模板，鍍鎳模板，蝕刻模板。
錫膏印刷工藝對焊接品質至關重要

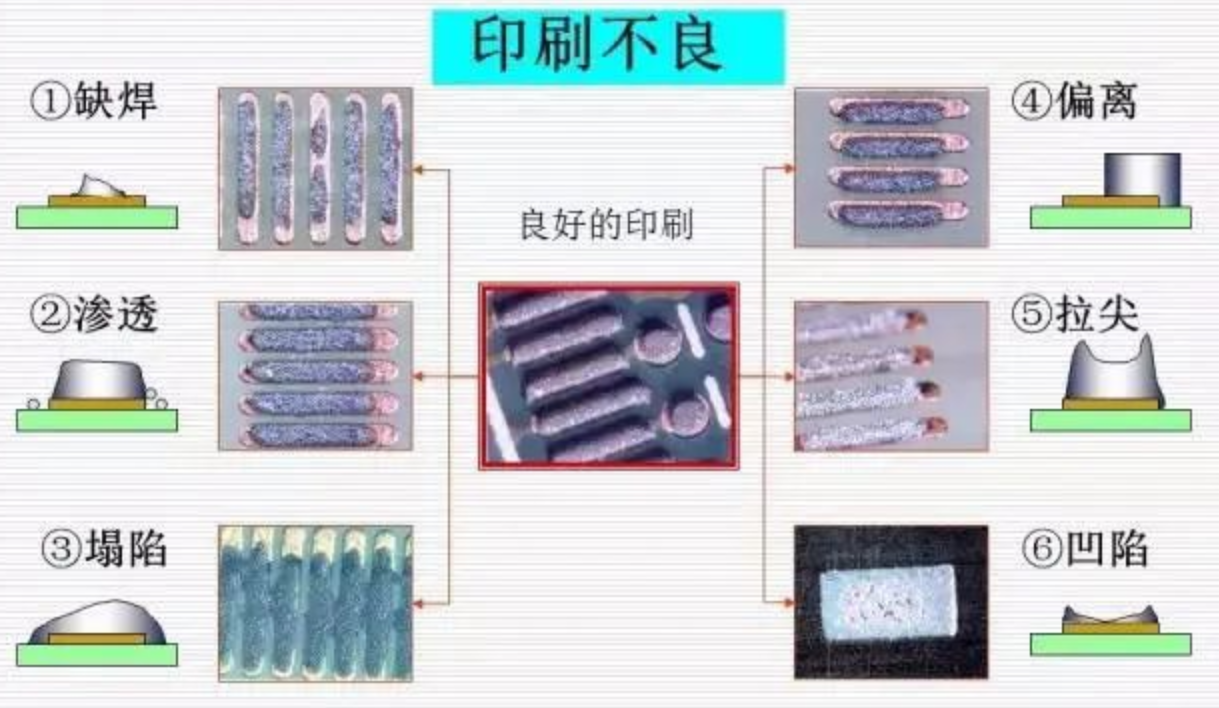

印刷不良
一，SMT STENCIL 的發展
1，SMT的發展
2，SMD封裝形式的發展
3，STENCIL的發展
4，SMT和STENCIL相關的國際組織
1-1、SMT的發展
1，SMT(Surface Mount Technology)介紹
SMT歷史：誕生:上世紀70年代
廣泛應用：上世紀80年代
迅速增長：上世紀90年代
穩步增長：至今
SMT的優勢：提高組裝密度，增強高頻特征

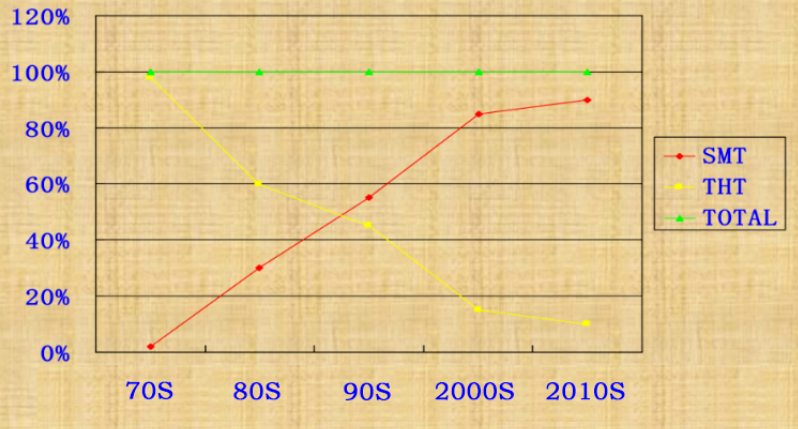

2，SMT和THT占PCBA的比重
1-2，SMD封裝形式的發展
1，SMD(Surface Mount Device)介紹
*CHIP: SOT MELF 0201 0402 0603......
*IC: SOP SOJ PLCC QFP FLIP-CHIP TAB BGA μBGA(CSP) MCM......
2，SMD封裝應用發展趨勢
*小型化、高密度、多引腳方向發展
*多種封裝形式將長期在不同領域并存
*0402、0201將被普遍應用
*BGA、μBGA(CSP) 等先進封裝將迅速增長
*多芯片組件MCM，直接芯片安裝
*DCA(FC,TAB)等新技術將增長
1-3，STENCIL的發展
1，技術發展
*制造工藝的發展：
腐蝕STENCIL：最早的STENCIL
激光STENCIL：誕生在上世紀九十年代，正普遍應用
電鑄STENCIL：誕生在上世紀九十年代，正被高端應用
*使用材料的發展：
黃銅：質軟，腐蝕工藝性好，使用至今
不銹鋼：合適的硬度和強度，被應用
硬鎳：用于 電鑄STENCIL
1-4，SMT和STENCIL相關的國際組織
*ISO (The international Organization for standardization)
*IEC (International Electro-technical Commission)
*ANSI (American National Standards Institute)
*EIA (Electronic Industries Alliance)
*IPC (The Institute for Interconnecting and Packaging electronic Circuits)
*ASNE (American Society of Mechanical Engineers)
