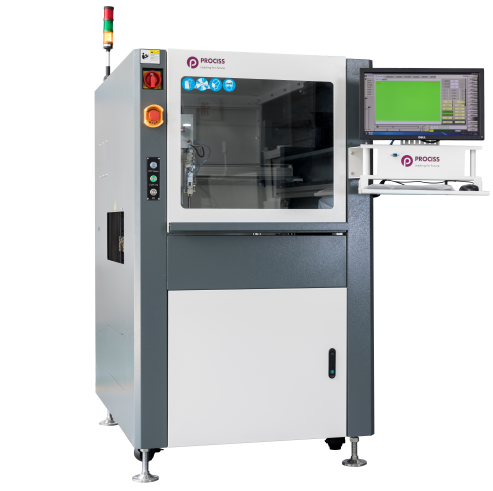

智能涂覆系統SMART(經濟型）

產品型號：

產品特點：

設備性能 1.整體采用鋼體架構設計，可承受高速運行時沖擊，機臺運行平穩無共振噪音； 2.采用工控機搭配運動控制卡，WINDOWS 7操作系統； 3.采用手動示教及CAD導圖編程模式，故障聲光報警及菜單警示； 4.三軸傳動平臺，采用絲桿模組傳動系統搭配伺服電機； 5.配備2個膠閥，針式膠閥可搭載針頭校正裝置； 6.Z軸方向能根據異型器件高度自動上升及下降膠閥以調整單次涂覆高度； 7.可實現直線、圓、弧涂覆和點膠； 8.配備一套專用涂料儲膠桶，密封恒久供給方式，供料均勻一致； 9.機臺配有專用清洗裝置，獨立清洗液容器，可自動清洗膠閥； 10.配有SMEMA信號端口，可與其他設備在線連接； 11.高精度直流無刷馬達配備不銹鋼加長鏈條，能平滑地傳送，使產品快速、穩定、準確地傳送到指定位置，且不會造成產品撞傷； 12.配有控制按鈕實現“急?！钡裙δ埽?13.配有前門報警系統，門開啟則停止工作； 14.質量追溯系統：設備具備二維碼、條形碼掃描功能，可根據條碼記錄產品信息。

服務熱線：13917381310，13601716020

立即咨詢

產品介紹

智能涂覆系統SMART(經濟型）

設備性能

1.整體采用鋼體架構設計，可承受高速運行時沖擊，機臺運行平穩無共振噪音；

2.采用工控機搭配運動控制卡，WINDOWS 7操作系統；

3.采用手動示教及CAD導圖編程模式，故障聲光報警及菜單警示；

4.三軸傳動平臺，采用絲桿模組傳動系統搭配伺服電機；

5.配備2個膠閥，針式膠閥可搭載針頭校正裝置；

6.Z軸方向能根據異型器件高度自動上升及下降膠閥以調整單次涂覆高度；

7.可實現直線、圓、弧涂覆和點膠；

8.配備一套專用涂料儲膠桶，密封恒久供給方式，供料均勻一致；

9.機臺配有專用清洗裝置，獨立清洗液容器，可自動清洗膠閥；

10.配有SMEMA信號端口，可與其他設備在線連接；

11.高精度直流無刷馬達配備不銹鋼加長鏈條，能平滑地傳送，使產品快速、穩定、準確地傳送到指定位置，且不會造成產品撞傷；

12.配有控制按鈕實現“急?！钡裙δ?；

13.配有前門報警系統，門開啟則停止工作；

14.質量追溯系統：設備具備二維碼、條形碼掃描功能，可根據條碼記錄產品信息。

技術參數

廠務要求：

1	外型尺寸 External Size LWH	950mm1320mm1540mm
2	電源 Power	AC220V 50~60Hz
3	氣源供給 Air supply	0.5Mpa~0.8Mpa
4	氣源流量 Air Ventilation	＞10CFM

配置說明：

序號	規格項目	規格參數
1	重量 Weight	約490KG
2	單閥涂覆范圍 Coating Area	L400*w400mm
3	調幅范圍 Amplitude modulation range	50-460mm
4	輸送帶高度 Conveyor Height	920mm±30mm
5	軌道最大負載	5 Kg
6	控制系統 Control System	工業計算機+運動控制卡
7	驅動方式 Drive Type	伺服系統+絲桿模組傳動
8	驅動軸數 Axis	3軸
9	最大工作速度 Max Work Move Speed	500mm/sec
10	最大元件高度 Max PCB Component Height	上100mm 下100mm
11	編程方式 Programming Type	示教/離線編程
12	定位精度 Positioning Accuracy	0.02mm
13	重復精度 Repeat Accuracy	0.02mm
14	膠閥數量 Nozzle Type	2個（選配）
15	膠閥上下	滑臺氣缸
16	抽風系統	上抽風
17	照明部分	防爆燈管
18	檢測部分	LED UV光源
19	總功率 Total Power	1500W

膠閥選配項
針式點膠閥CT100	小霧化膠閥CT200
大霧化膠閥CT300	針式霧化閥CT400
三模式膠閥CT500


供膠方式選配項
10L 膠桶	20L 膠桶
40L 膠桶	2L 不銹鋼膠桶
300CC 供膠（300CC包裝硅膠）	300CC/500CC針筒

功能性選配項
條形碼掃描系統（一維，二維標簽碼）	廢液回收裝置
底部回板系統	液位檢測系統（稱重檢測）
CCD視覺系統（視覺編程，糾偏，防呆）	兩段式輸送
MES質量追溯系統	壓板裝置
UPS不間斷電源	可燃氣體監測報警裝置
手動真空脫泡	雙閥/四閥作業
膠水過濾	自動對針裝置
